FAQ 12:  Kleine Anleitung zum Entzerren eines Fassadenfotos

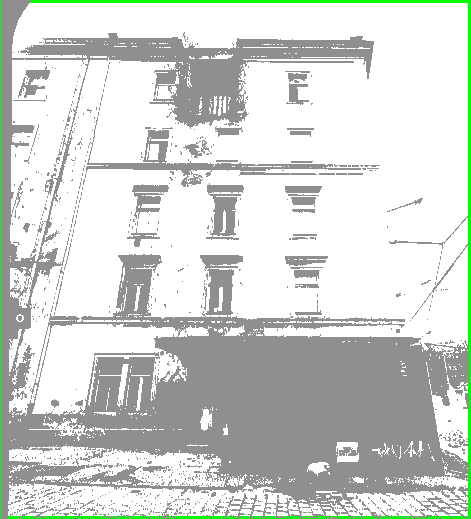

1. Foto in Allplan hinterlegen
entweder mit Bestand-Scan oder mit Pixelbild einfügen

2. rechteckige Polygonfläche aus dem 3D-Modellierer auf die Umrisse des Fotos zeichnen

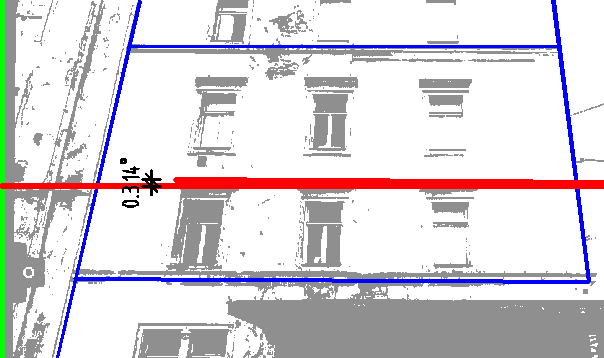

3. zur besseren Visualisierung 3D-Linien auf signifikante Linien des Fotos zeichnen

ca. in der Mitte des Fotos auch eine Linie zeichnen (rot)

um evtl. einen Drehwinkel auszurechnen

-         das Foto muss in der Mitte ungefähr gerade sein!
(bei dem Foto in meinem Beispiel vernachlässigbar  0,314 ° )

-         in einem Pixelbearbeitungsprogramm um diesen Winkel drehen!
dann wieder abspeichern



4. die 3D-Linien um 1 cm in z-Richtung nach oben verschieben

5. die Linien und die Polygonfläche drehen 3D um 90° in Ansichtsstellung

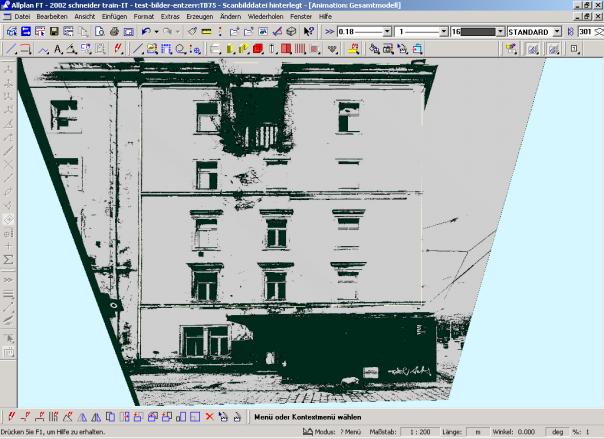

6. Animation: auf die Polygonfläche das Foto als Textur drauflegen

dann solange drehen, verschieben bis die Perspektive passt
falls Kameraobjektiv bekannt ist, dieses eingeben bei Kamera

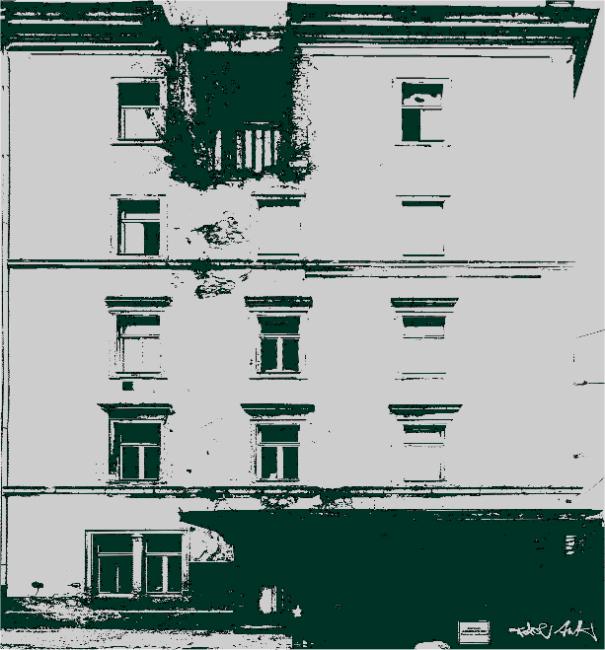

dann F2 Rendern mit Raytracing, gewünschte Auflösung eingeben, ca. z.B. 1280x765
(100 pixel  entspricht nachher 1 m im TB)
als Pixelbild speichern – FERTIG

7. wieder import dieses fertigen Pixelbildes auf Teilbild,
wenn Masse Länge/Breite bekannt sind,
dann das Pixelbild auf diese Masse verzerren,
mit 2D Linie die Fassade nachzeichnen.
