Anleitung für Rendering mit 3D-Linien

Von Stephen Schneider

1. 3D Linien werden grundsätzlich nicht gerendert
   weder in Allplan noch in Cinema4D
   Schatten und fehlerfreies Rendern nur mit Ray-Tracing möglich
   Abhilfe: entweder gleich Flächen konstruieren
2. oder aus den 3D Linien eine hochauflösende Pixeldatei machen,
   um diese dann als Textur 1:1 auf einer Decke/Wand zu verwenden

Wie wandeln Sie Linien in hochauflösendes Bitmap:
a)     mit Plandesign
b)     mit CorelDraw
c)      mit view-companion HPGL viewer
d)     mit ghostscript PS-Viewer
e)     niedrig auflösend:  über Allplan – Windows Zwischenablage,
     dann in Pixelprogramm einfügen

Anmerkung: am besten funktioniert es wenn das Pixelbild schwarz/weiß ist, weiße Linien mit schwarzem Hintergrund

Wie bekommen Sie das Pixelbild auf die Decke/auf das Architekturobjekt:

1. Decke / Wand so groß wie das Original Linienbild zeichnen
2. Textur drauflegen, metrisch und Wiederholung aus
3. evtl. Transparenz ein – schwarzer Hintergrund wird durchsichtig
4. farbige Modifikation – weiße Linien können mit Körperfarbe umgefärbt werden

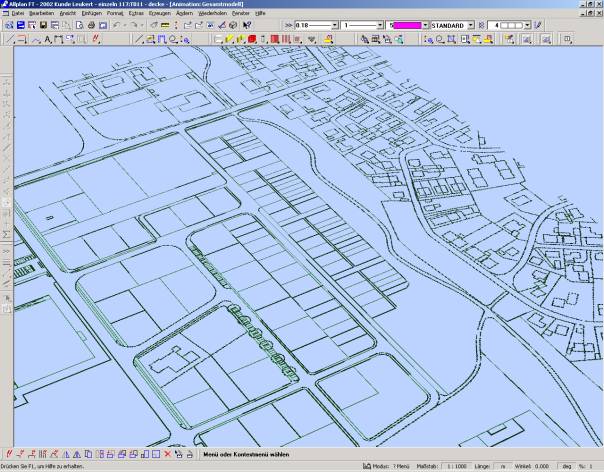

Animation der Decke

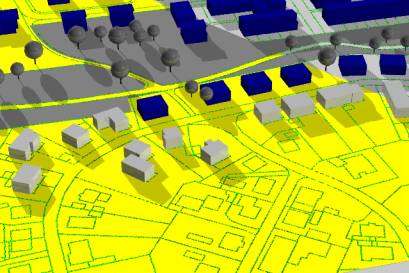

Ergebnis:

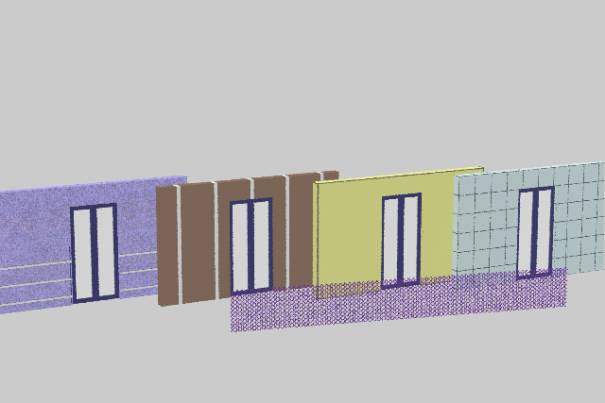

weitere gelöste Probleme – Infos in der Schulung bei mir:

1. Linien auf einer Wand, z.B. halbhoch
   wobei die Wand dahinter Putz-Textur hat
2. Linien horizontal/vertikal auf Objekten
3. schwarzer Rand eines Objektes
4. Fliesen oder Platten auf Objekten
5. Zaun, Balkongitter etc. durchsichtig

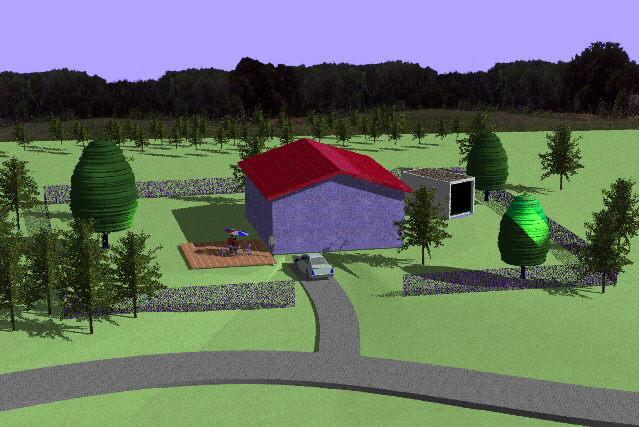

Landschaft mit vernünftigen Bäumen schnell erstellen

- siehe Kurs Visualisierung oder Cinema4D
