FAQ 8: Wie übertrage ich Plandesign-Daten in Allplan?

1. Plandesign und Plan-FT können als CHEF-Arbeitsplatz genutzt werden.
Der Import von Teilbildern und Plänen ist einfach,

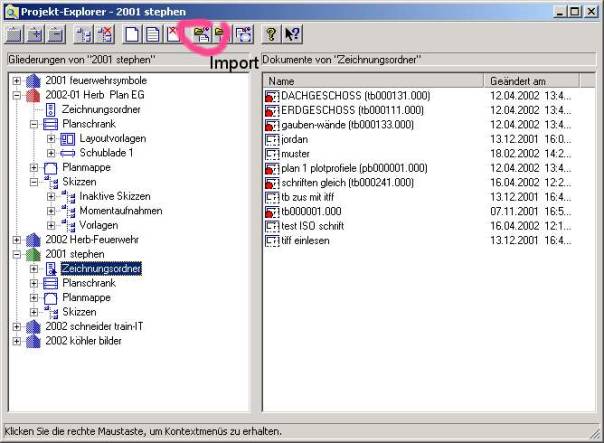

funktioniert über den Projekt-Explorer

(Schriften: wenn CAD-Font 1-20 Original erwünscht, dann vorher als Drahtmodell abspeichern, True-Type Fonts kein Problem, isonorm-Schrift siehe anderes FAQ)

2. Entwurfsansicht drüber legen

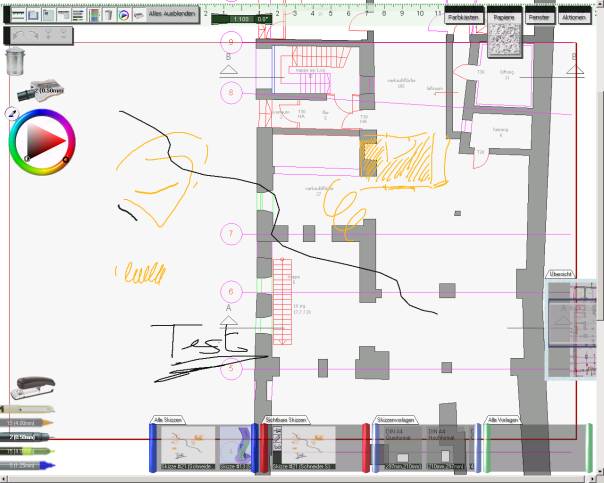

und händisch mit Stift drüberzeichnen – plotten und fertig

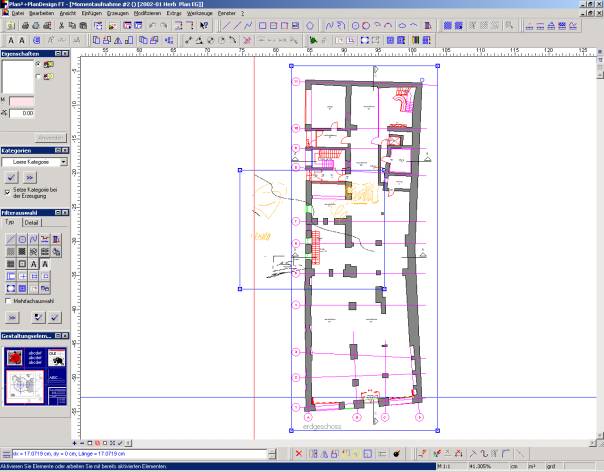

3. dann Momentaufnahme laden

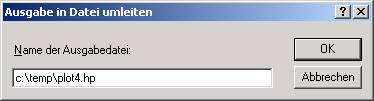

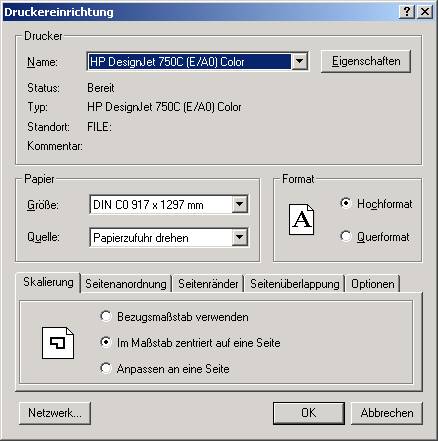

4. Wenn Plandesign Vektor-Daten wieder in Allplan exportiert werden sollen, dann müssen Sie einen HP-GL – Drucker einrichten, mit Anschluß „FILE:“ und drucken die Zeichnung in eine HPGL-Plotdatei.

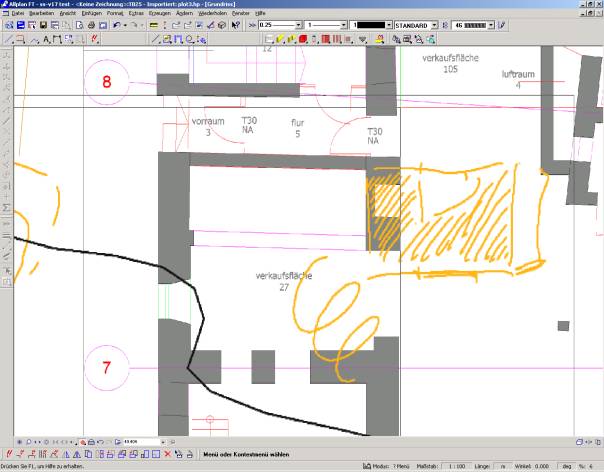

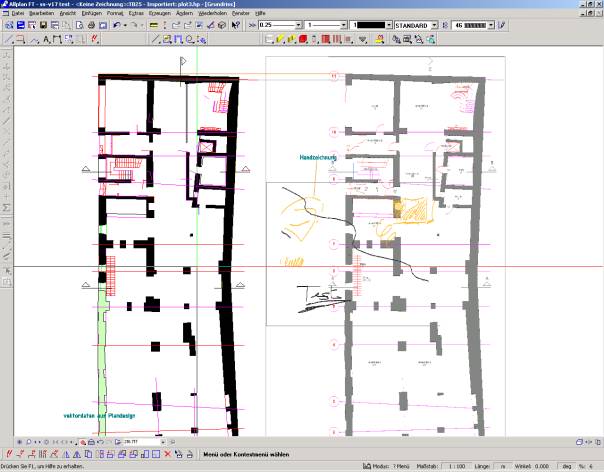

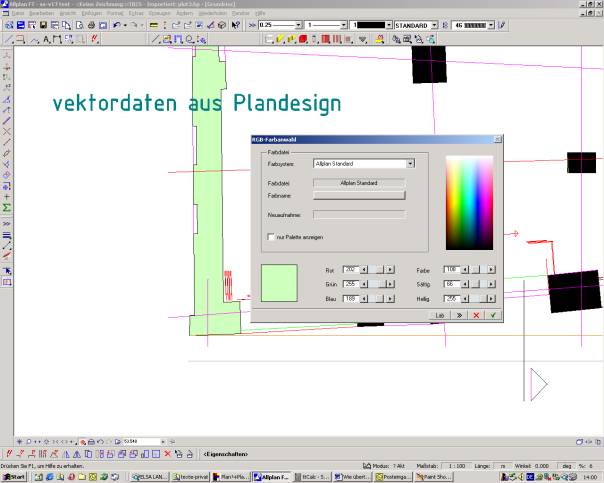

Import in Allplan: Datei à Importieren à HPGL à unter „optionen“ den Skalierungsfaktor eingeben – bei M=1:100 im Plandesign brauchen Sie Skalierungsfaktor 100.

5. Handzeichnung in Allplan importieren:

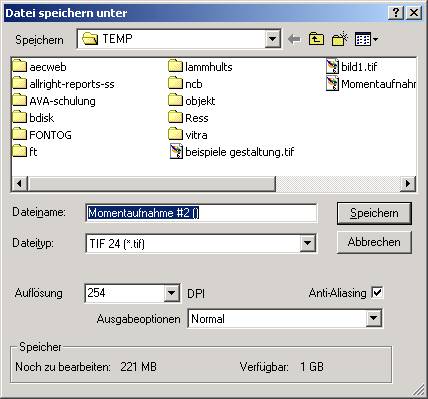

in Plandesign Datei als Pixelbild exportieren,
Einstellungen siehe Maske, Achtung: dpi 254

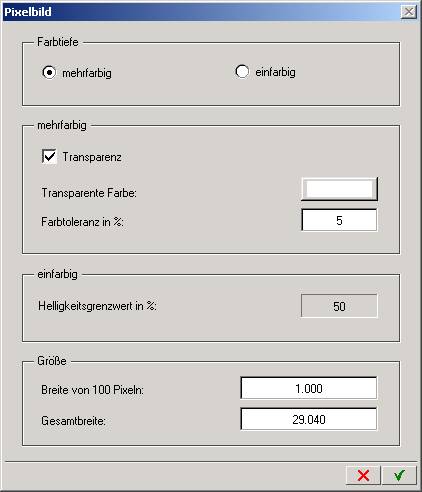

in Allplan FT V17: Einfügen Pixelbild,
100 Pixel entsprechen 1 m

dann kommen die Zeichnungen fast maßstabsgerecht in Allplan an.

Für Rückfragen stehe ich Ihnen jederzeit gerne zur Verfügung.
