FAQ 1: Scanelemente

- Pixel-Grafiken und Fotos in Allplan ausdrucken - siehe Schulung CAD 1

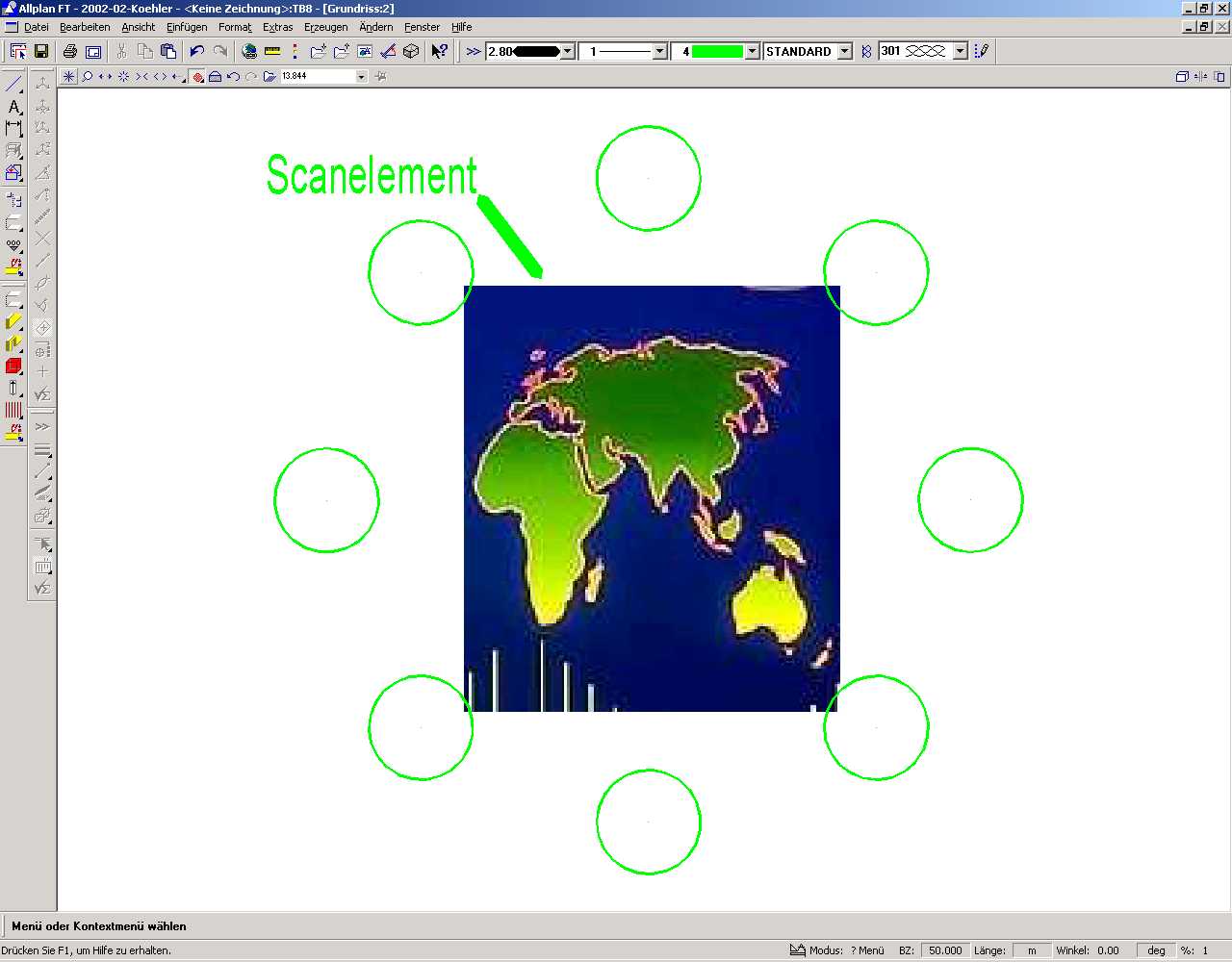

Allplan ermöglicht das Einlesen von Fotos auf ein Teilbild.

Mögliche Probleme:

1. Tiff schwarz/weiss wird nicht eingelesen bzw. Tiff komprimiert wird nicht eingelesen:
Abhilfe:  1 x abspeichern als JPG   -  das jpg Format geht sehr zuverlässig rein.
- eigentlich immer -

2. Teilbild wird sehr voll
Abhilfe:
- Teilbildgröße im Allmenue auf Mega stellen
- die Auflösung des Pixelbildes vor dem Einlesen in Allplan reduzieren, z.B. bei jpg-Dateien durch Kompression.

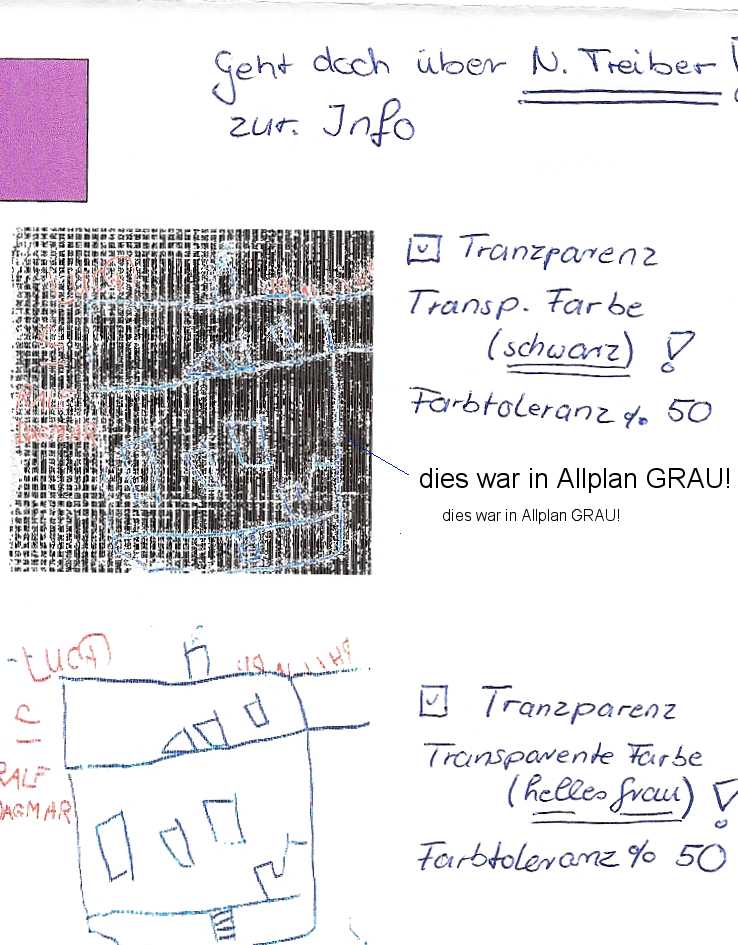

3. Ausdruck kommt teilweise schwarz
Abhilfe:
die graue oder schwarze Farbe im Hintergrund auf transparent stellen, mit einer gewissen Toleranz, z.B. 20%

siehe auch FAQ der Nemetschek-Hotline Pixel
